【鋁合金平開窗十字中梃的具體連接方法】鋁合金平開窗十字中梃的具體連接
已有13個回答
我來回答一下
豎通橫斷，中庭連接角碼固定
要看型材腔體結構是如何設計的，如帶螺絲孔設計的型材就用螺絲連接方式。
如普通老式平開窗不帶螺絲孔的型材就用角鋁或?qū)Ｓ貌垆X進行連接。
出于荷載考慮中梃的連接方式宜豎通橫斷方式拼接。
豎挺為整體，橫梃斷開，兩側橫梃一根用穿心螺絲連接，另一側用角碼或者直接用自攻螺絲側向連接豎梃

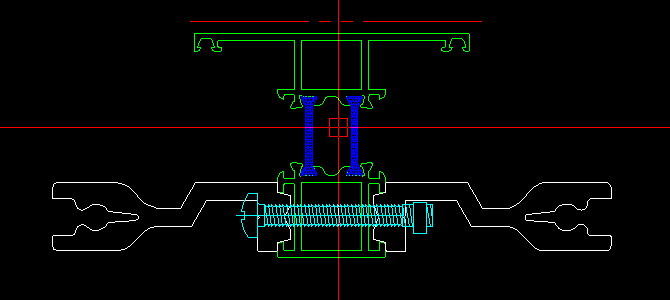

可以用穿心螺桿加專用角碼連接

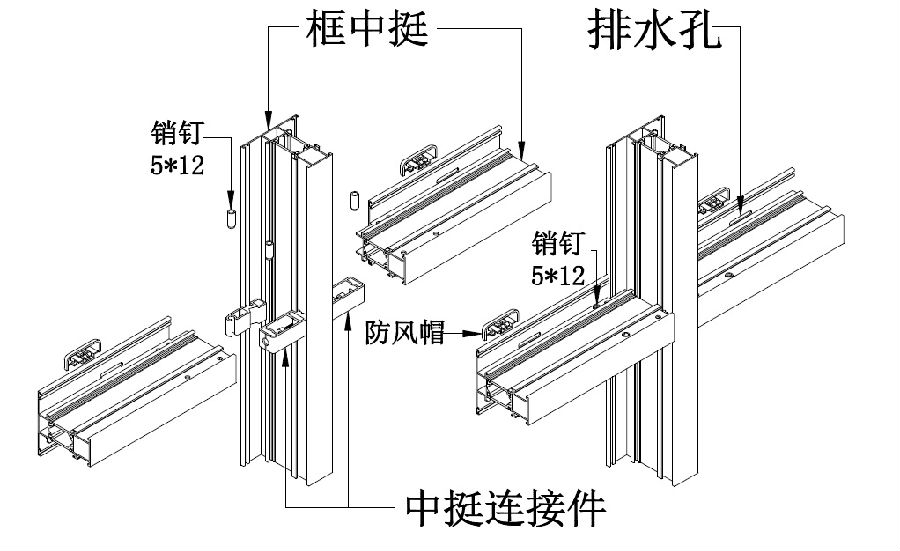

專用中梃連接件
豎通橫斷，用中庭連接件連接
豎通橫斷，用中庭連接件連接
豎通橫斷，用中庭連接件連接
豎梃通長 橫梃斷開用連接件連接
希望對你有點啟發(fā)-----------------
以最短尺寸為受力構件
豎通橫斷是連接十字中庭基本原則，根據(jù)型材截面的不同有不同的連接方法，通用連接方法基本有兩種。
一、穿心螺桿角碼連接法；先用穿心角碼連接在豎挺上，再用銷釘連接兩邊的橫挺。
二、先來后續(xù)法；此種方法針對截面內(nèi)腔為螺絲孔設計的型材，先用螺絲連接先拿來的那一根橫挺，再用凹槽鋼角碼連接另一根橫挺。
